Shelly Pill - Wifi- / Bluetooth -liitännäinen laite lämpötilan mittaukseen ja pienoisjänniteintegraatioihin

Shelly Pill, "Pilleri", on pieni ja monipuolinen liitoslaite Shelly-ekosysteemin ja erilaisten pienoisjännitejärjestelmien ja lämpötila-anturien kanssa. Laite vastaa ominaisuuksiltaan Gen3 -perheen tuotteita (esim. skriptien tuki, bluetooth-tukiasema jne.) ja taipuu niin muodoin monenlaisiin sovellutuksiin.

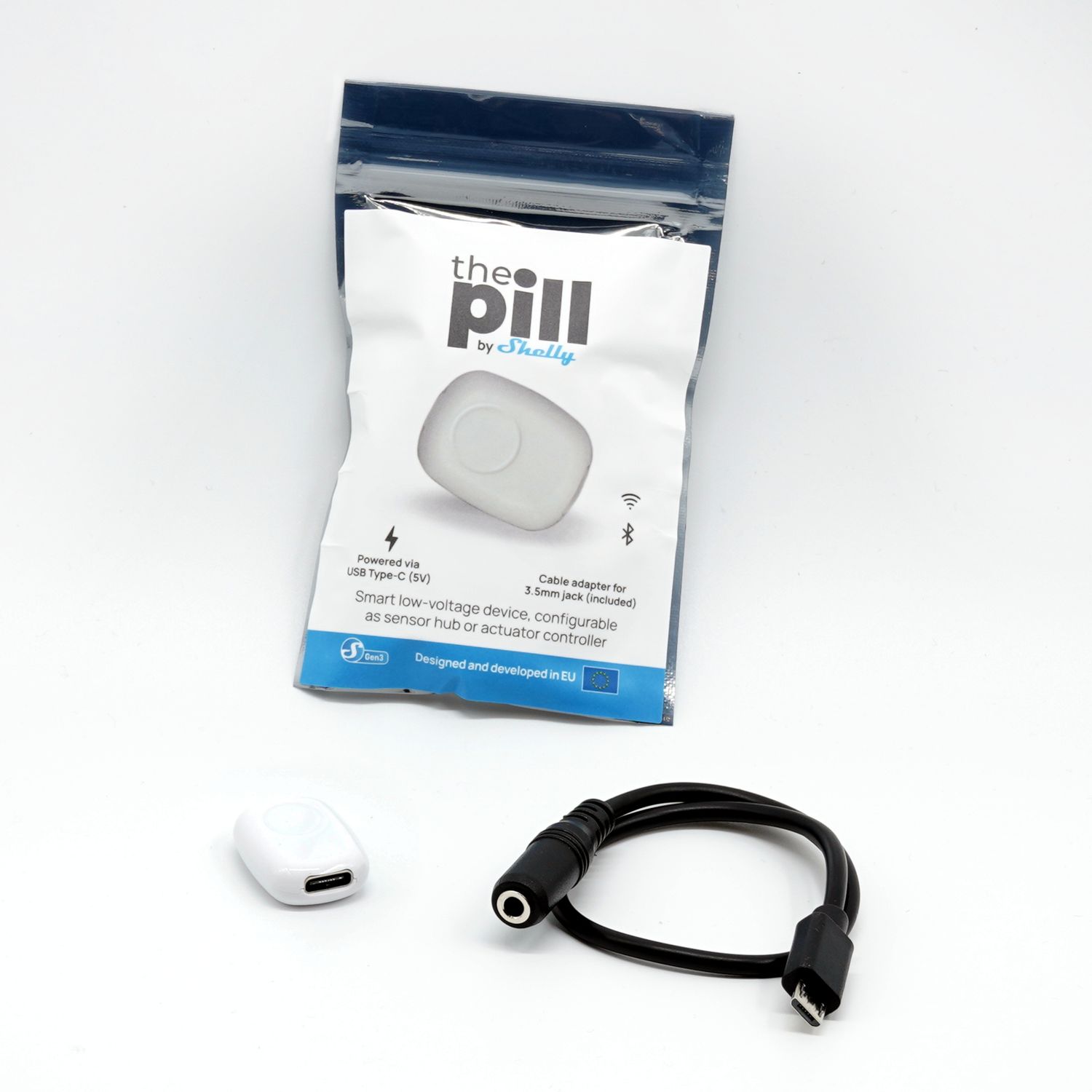

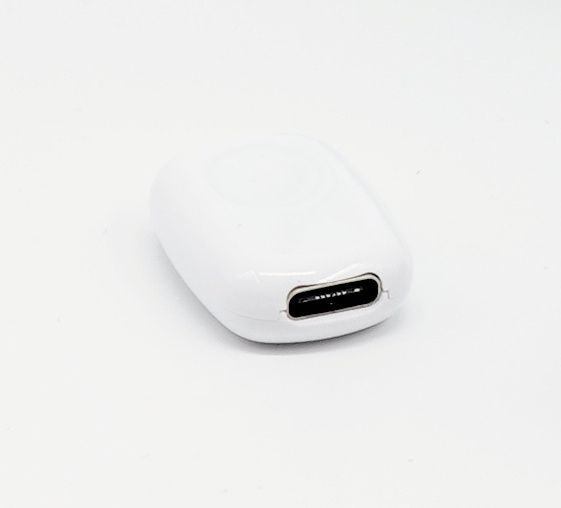

Pillerin toisessa päässä on USB-C -liitin mistä laite saa virtansa. Laite ei siis varsinaisesti tarvitse USB:ia mihinkään muuhun kuin virransyöttöön eikä sitä voi liittää USB-yhteensopiviin laitteisiin. Toisessa päässä on microUSB-liitin lisälaitteiden liittämiseen. Pillerin paketissa on mukana microUSB-3,5mm plug (naaras) päättyvä lisälaite millä laitteeseen voidaan liittää (0-2,5V) analogi- tai digitaalisignaali tai 1-wire -laite (DS18B20 tai DHT22, tilattavissa lisäosana). Pill tarjoaa näin muodoin esim. yksinkertaisen liittymän ulkolämpötilojen mittaamiseen ilman rele-add-on-yhdistelmää.

Lisälaitteena on saatavana seuraavat komponentit (tarjoamme näitä toistaiseksi ainoastaan itse laitteen lisäosina):

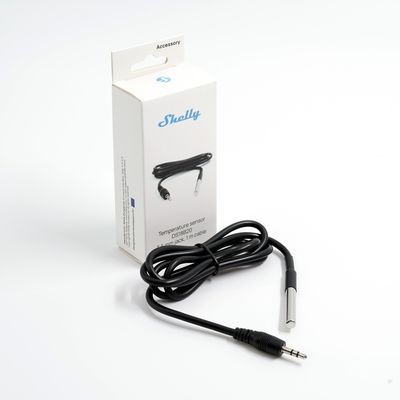

• Yyhden metrin DS18B20 -anturi missä on valmiina 3,5mm plugiliitäntä
• 3,5mm plug splitterillä voidaan laitteeseen liittää viisi DS18B20 -anturia.
• Terminaalilisäosalla saadaan kolme digitaalisia lähtöä/tuloa sekä jaettua +5VDC eteenpäin
• SSR (Solid State Relay) -lisäosalla saadaan kaksi puolijohderelekanavaa max 30V/300mA ohjauksiin
• Analogitulolisäosalla voidaan mitata 0-30V jännitteitä.
